Яги 3 элемента 868 МГц
Компактная 3-элементная направленная антенна Уда-Яги на 868 МГц. Проще и короче 6-элементных вариантов, при этом даёт заметный выигрыш по направленности по сравнению с омнинаправленными антеннами.
Конструкция из сообщества — расчёт в MMANA-GAL, крепления для 3D-печати, бум из квадратной профильной трубы.
Размеры элементов
Из файла модели MMANA-GAL, частота 868 МГц, диаметр проволоки 2 мм:
| Элемент | Позиция на буме | Длина |
|---|---|---|
| Рефлектор | 0 мм | 168.7 мм |
| Излучатель (вибратор) | 97.9 мм | 162.3 мм |
| Директор | 149.2 мм | 140.4 мм |
Общая длина бума: ~150 мм.
Материалы
- Элементы: латунная трубка 4 мм
- Бум: труба профильная квадратная 12x12 мм
- Кабель и разъём: pigtail U.FL → SMA Female (используется как донор)
- Крепёж: винт M3x25 под потай + гайка (обжимное крепление к буму)
Конструкция
Три элемента — рефлектор, излучатель (вибратор) и директор — закрепляются на квадратном буме через 3D-печатные фиксаторы.
Печатные детали
| Деталь | Назначение |
|---|---|

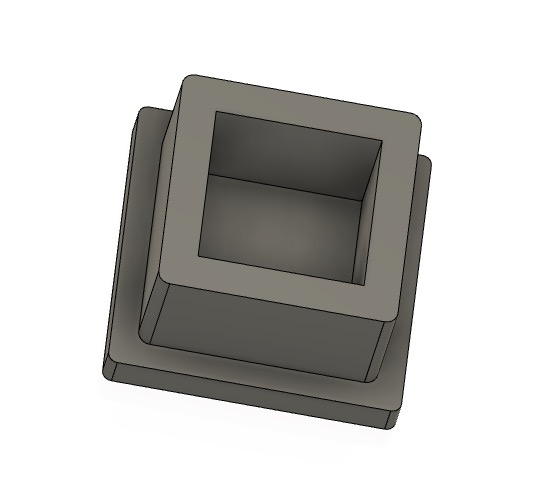

| Торцевая заглушка | Закрывает торец бума |

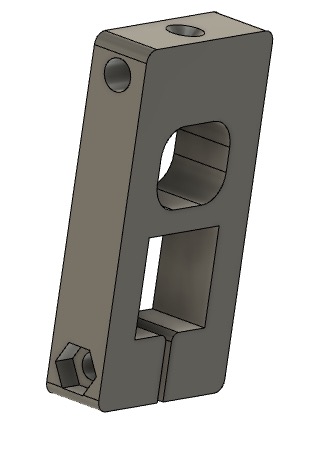

| Фиксатор директора и рефлектора | Крепление пассивных элементов к буму |

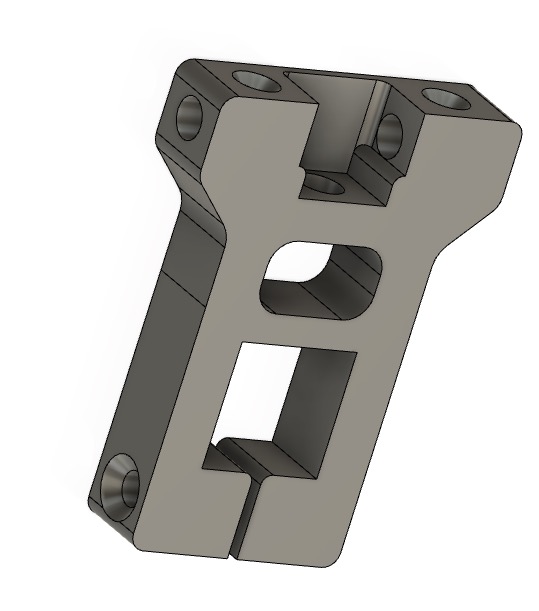

| Фиксатор излучателя | Крепление активного элемента (вибратора) |

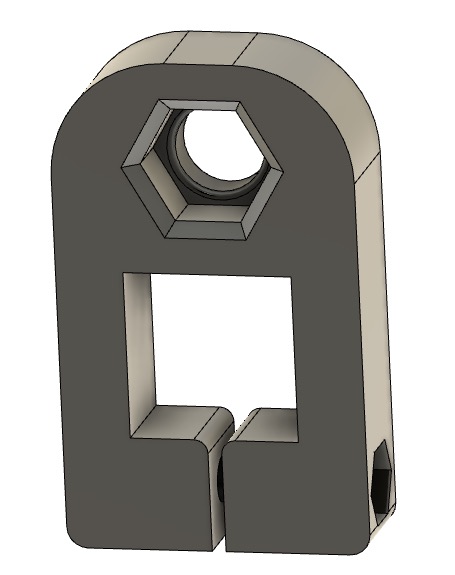

| Фиксатор разъёма | Крепление SMA-разъёма для подключения кабеля |
Файлы для печати (3MF)
Материал для печати — PETG (для наружного использования) или PLA. Подробнее: Материалы для 3D-печати антенн.
Сборка
Время сборки ~40 минут.
- Отверстия в фиксаторах прогнать сверлом 4 мм под латунную трубку
- Элементы перед установкой залудить внутри (контакт с кабелем)
- Вставить элементы в фиксаторы — подклеить или закрепить маленьким саморезом
- Фиксаторы крепятся к буму обжимным методом через винт M3x25 под потай + гайка
Инструмент
- Шуруповёрт + сверло 4 мм
- Канцелярский нож
- Труборез
- Отвёртка
- Паяльник
Настройка
После сборки — проверить КСВ с помощью NanoVNA и при необходимости подстроить длину элементов.
